作為可以以影像測量儀和坐標測量儀為測量目的儀器，光學測量儀在機械、電子、儀表、儀器、塑膠、電氣等行業皆被廣泛應用，那么二維影像和三維坐標的測量儀區別在哪些地方呢？以下小編從三個方面為大家解答。
1.不同的測量尺寸
顧名思義，CMM是根據點的三維坐標值進行測量的。因?yàn)榭臻g坐標系中的每一點都只有的坐標值，所以CMM的測量精度很高。圖像測量儀利用光學圖像技術獲取工件的二維圖像，然后進行精密測量，因此被測工件特征一般只在二維平面上。
2.不同的測量方法
坐標測量機(CMM)是一種接觸式測量工具，它利用測頭接觸工件來獲得接觸點的三維坐標值。每次獲得接觸點的坐標，都必須通過接觸獲得。但是，影像測量儀就全不同了。它是一種非接觸式測量工具，通過光學鏡頭拍攝圖像并進行測量。過程就像攝像一樣，根本不是用來接觸工件的。
3.不同類型的主要測量工件
由于三坐標測量儀和圖像測量儀的測量方法不同，其主要測量工件的類型也不同。三坐標測量儀雖然精度比圖像測量儀高，但要和工件接觸，對于測量小、薄、軟的工件無能為力。而非接觸測量的圖像測量儀具有獨特的優勢。但是在一些需要三維測量或者測量精度要求高的工件上，圖像測量儀也是無法做到的，需要三坐標測量儀來更好的完成測量。因此，三坐標測量儀和圖像測量儀是兩種互補的高精度測量儀器。

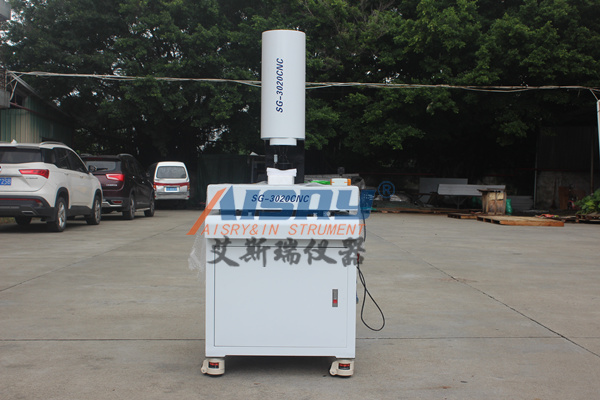

以下是二維影像測量儀的特點：
*整機采用高精度花崗巖結構，立柱和工作臺保證高穩定性和剛性。
*雙層工作臺設計，臺灣制造的精密級V型導軌，確保極高的機械精度。
*三軸摩擦精密傳動，靈敏可靠，無間隙，運動速度快。
*高質量的光學系統和高分辨率的CCD確保了高質量的測量圖像。
*LED環形面光源，面光可升降，實現大角度照明。
*精密光學尺，分辨率為0.001mm，重復精度為0.001mm .
*測量軟件，功能強大，操作簡單。
*可選擇雷尼紹或TESA接觸式測頭，實現三維尺寸測量。
