圖像影像測量儀的工作范圍

文章來源：http://m.yipin006.com/news/hybk/1782.html 發表時間：2022-06-25

相關標簽:

圖像測量儀是利用攝像機拍攝經光學系統放大的圖像，采用先進的圖像處理算法，以非接觸方式進行邊緣檢測和尺寸測量的精密測量儀器。僅使用顯示器和鼠標即可輕松完成高可靠性測量。

利用非接觸式測量方法，可以測量需要避免接觸造成的損傷、變形和非損傷的工件，需要放大測量的工件和傳統方法難以測量的工件。今天給大家簡單介紹一下影像測量機的測量小技巧。

影像測量儀的工作范圍:

1.多畫面測量
在測量無法全顯示在一個屏幕上的大圖像時，需要準確控制CCD傳感器和工作臺的位置，以便準確定位每個圖像中的每個基準點。這樣，通過沿著圓周邊緣移動工作臺進行邊緣檢測，可以測量大尺寸的圓。

2.邊緣檢測
實際工作面(邊緣)是如何從圖像中檢測出來的？下面以黑白圖片為例來說明。邊緣由任一范圍構成。視覺上代表這個范圍的東西叫做工具。為了滿足工件的各種形狀和測量要求，有多種工具可供選擇。

3.圖像存儲
一幅圖像是由多組規則的像素組成的，就像一張精美的繪圖紙上的一幅畫，每個方塊都填充了不同的顏色。

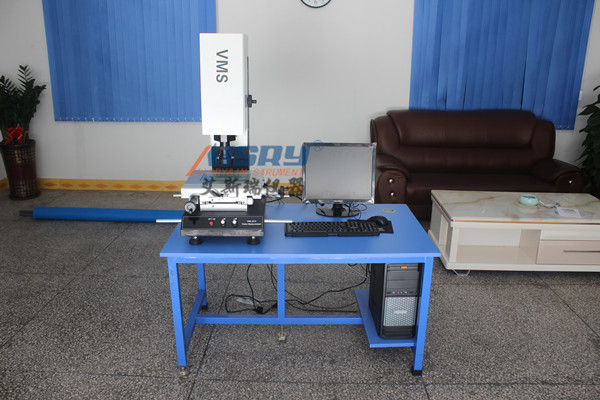

VMS-2010G影像測量儀簡介:是一款集光、機、電于一體的緊湊型測量儀。與圖像工件同向，直立直觀。廣泛應用于機械、儀器儀表、電子、輕工等行業；院校、研究所和計量檢定部門。該儀器可以準確測量各種復雜形狀工件的輪廓尺寸和表面形狀，如模板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

影像測量儀適用于以二維坐標測量為目標的切割應用領域，廣泛應用于機械、電子、儀器、塑料等行業。

VMS-2010G圖像測量儀是一種光機電一體化的小型測量儀器。與圖像工件同向，直立直觀。廣泛應用于機械、儀器儀表、電子、輕工等行業；院校、研究所和計量檢定部門。該儀器可以準確測量各種復雜形狀工件的輪廓尺寸和表面形狀，如模板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

影像測量儀適用于以二維坐標測量為目標的切割應用領域，廣泛應用于機械、電子、儀器、塑料等行業。

影像測量儀的特點:影像測量儀具有多種數字處理、顯示、輸入輸出功能，尤其是工件對準的實用功能；儀器配有RS-232接口。門測量軟件QMS3D-M與計算機連接后，可用于處理和輸出測繪圖形。用戶可以根據自己的需要選擇打印機和不同的測量瞄準系統。

技術規格參數:

儀器型號：VMS-2010G
工作臺
金屬桌尺寸(毫米)：404*228
玻璃桌尺寸(毫米)：260*160
行程(毫米)：200*100
儀器重量(千克)：110
外形尺寸(長*寬*高)毫米：540*560*850
z軸升行程(毫米)：200(特殊訂單高達400)
x、y、z數字顯示分辨率：0.5μm
x，y坐標標記值錯誤：(2.5+L/100)微米(L為測量長度，單位為毫米)
攝影機：1/3 ″彩色CCD攝像機
總視頻放大率：33倍至195倍
可變物鏡放大率：0.7倍至4.5倍
物體視野：8.1mm - 1.3mm(物體視野為對角線長度)
面光源和透射光源均采用LED，亮度可調。
電源：交流100-240伏50/60赫茲
功率：50 W(不包括計算機)
VMS-G/ⅰ(可選)基本型
十字準線發生器/DC3000/DC200(可選)/微型打印機(可選)
VMS-G/ⅲ(可選)標準型
S3D-M軟件/USB-305/客戶提供的計算機
VMS-G/IV(可選)得到增強
S3D-M軟件/標準球/USB-305/RENISHAW簡易探頭/計算機(可選)/24英寸顯示器(可選)
附件圖像測量儀

影像測量儀具有多種數字處理、顯示、輸入輸出功能，尤其是工件對準的實用功能；儀器配有RS-232接口。門測量軟件QMS3D-M與計算機連接后，可用于處理和輸出測繪圖形。用戶可以根據自己的需要選擇打印機和不同的測量瞄準系統。
更多關于影像測量儀的信息，歡迎來電咨詢。
