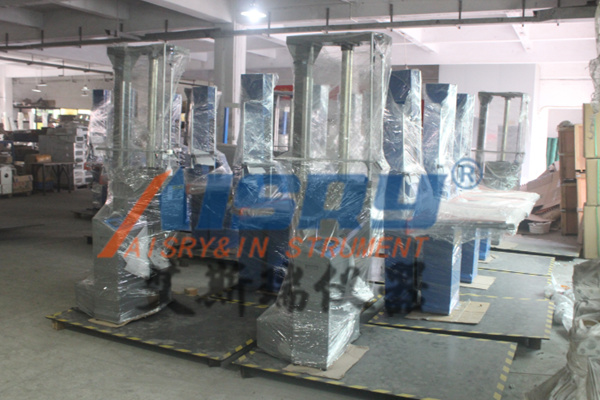

單翼跌落試驗機主要用于測試產品包裝后的損壞情況，評估運輸過程中零件跌落時的沖擊強度。
跌落試驗機的測試過程
1.將試驗件放置在單翼飛機平臺上；
2.選擇一定的擺放方式:一角、三邊、六邊固定；
3.設置下落高度，可以簡單的在標尺刻度上設置；
4.高度確定后，電磁閥作用，試件產品瞬間離開臂翼，自由下落。
單翼跌落試驗機的測試范圍
1.電子產品包裝下跌；
2.塑料制品包裝下降；
3.玩具產品包裝下降；
4.其他成品包裝掉落等。
單翼跌落試驗機的一些技術參數
跌落高度(毫米)300~2000
高度誤差≤2%
支撐板和沖擊板之間的平行誤差≤2度
墜落過程中，試件下落表面與水平面之間的角度誤差≤3度。
單翼面積(㎜2) 210×150
建筑面積(㎜2) 1000×1700
測試空間(毫米)800×800×1000
承重(公斤)100
高度調節電機驅動
開臂方式由氣缸(氣壓大于6Kg)或電源驅動。
長1700×寬1200×高2827毫米
試驗機的重量(Kg)約為600Kg。
1KVA功耗
電源380伏/50赫茲
單翼跌落試驗機符合標準:GB/T2423.10-95 IEC68-2-6，也可根據客戶要求定制。
一般而言，跌落測試程序可參考測試實驗室的以下步驟:
1.樣品應按規定的方法包裝(參照生產說明書或規范)，附件不得遺漏。
2.測試樣品不得少于2整箱或4件成品。
3、縫邊底角。
4.測試前樣品的制備。
5.測試前必須對產品的功能、安全性、外觀進行測試，確認正常后方可進行跌落測試。
6.如對封箱有特殊要求(如包邊)，按要求進行；如無特殊要求，包裝盒用2寸透明膠紙封口，外卡通盒用3寸透明膠紙封口。
