三坐標測量機-影像儀說明

文章來源：http://m.yipin006.com/news/hybk/1870.html 發表時間：2022-09-26

相關標簽:

三坐標測量機的測量精度可以達到微米級，而且操作較簡單，即使操作者對測量操作不熟悉，也可以控制自如。AISRY使用的測量軟件REFLEX具有友好的用戶界面，操作者使用幾個小時后就可以測量復雜的工件。

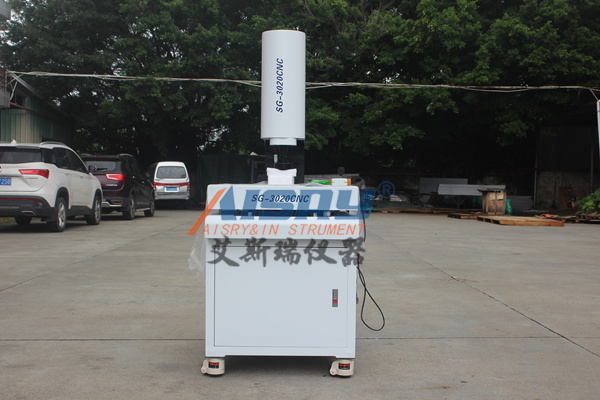

影像儀說明：
●高精度大理石底座、立柱、工作臺面保證擁有極高的穩定性及剛性。
●兩層工作臺設計、精密級V型導軌，保證擁有極高的機械精度。
●摩擦精密傳動、靈敏可靠、無背隙、并可快速移動。
●高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面。
●LED環形表面冷光源及輪廓冷光源，避免工件發熱產生變形。
●精密光學尺，分辨率為0.001mm。
●專業3D影像測量軟件，功能強大、操作簡便并擁有穩定、高精度光學非接觸測高功能。

儀器參數
儀器型號：ASR-2010-3D、ASR-3020-3D、ASR-4030-3D、
測量范圍(MM)：X：200、300、400；Y：100、200、300；Z：150、150、200
工作臺(MM)：大理石臺面：356×266、506×326、606×476；玻璃臺面：260×160、360×260、460×360
承重：20kg、20kg、30kg
影像及測量系統：CCD、日本 V-TECH 高分辨率彩色工業攝像CCD 1/3英寸? 520線
物鏡：0.7-4.5X連續變倍
放大倍率：25-225X(1倍鏡筒),20-120X(0.5倍鏡筒)
工作距離：90mm
顯示分辨率：0.001mm
線性精度：E1=3+L/200 E2=3.5+L/150 Z軸精度≤5μm (L為被測長度,單位為mm)
外形尺寸：650×485×939、820×580×1100、970×720×1100
儀器重量：150kg、215kg、375kg
照明：LED表面光及輪廓光

電源：220V±10%(AC) 50HZ
