影像儀器又稱為影像測量儀、影像精密測繪儀、光學測量儀。是在測量投影儀的基礎上質的飛躍。它將工業測量模式從傳統的光學投影對準升到基于數字圖像時代的計算機屏幕測量。
成像儀基于計算機屏幕測量技術和強大的空間幾何運算軟件。影像測量儀分為自動影像測量儀(又稱CNC影像測量儀)和手動影像測量儀。成像儀器以非接觸測量為主要測量方式。通過長期技術經驗的積累，自動影像儀的功能逐漸延伸，配合探頭和激光組的使用，出現了一種測量二維和三維幾何尺寸的儀器，業內稱為“2.5D影像測量儀”。
操作原理
成像儀采用面光或輪廓光照明，然后通過變焦物鏡穿過相機鏡頭，拍攝的圖像通過S端傳輸?shù)诫娔X屏幕。然后基于顯示器上十字線生成器生成的視頻十字線，對準被測物體，通過工作臺驅動光學尺，在X、Y方向移動，多功能數據處理器處理數據。測量由軟件計算完成。
儀器類型
手動影像測量儀在測量A點和B點距離時的操作如下:先在X、Y方向搖動手柄對準A點，然后鎖定平臺，換手操作電腦點擊鼠標確認；再次打開平臺，將其曲柄轉動到B點，重復上述動作確定B點，每次點擊鼠標都要將光學尺在該點的位移值讀入電腦。當讀入所有點的所有值時，可以操作計算功能。這種一級設備就像一個技術上的“積木拼盤”，所有的功能和操作都是分開進行的；搖一會手柄，點一會鼠標；注意手搖要均勻、輕、慢，不要搖擺；熟練的操作員需要幾分鐘來進行簡單的距離測量。
數字圖像測量儀
數字影像測量儀就不一樣了。它以微米級精密數控的硬件和人性化的操作軟件為基礎，將各種功能進行了徹底的整合，從而成為真正的現代化精密儀器。具有無級變速、輕柔移動、電子鎖定、同步讀數等基本能力。鼠標移動找到你要測量的A、B兩點后，電腦會幫你計算測量結果，并顯示圖形進行驗證。圖像和圖像是同步的，即使是初學者也只需要幾秒鐘就能測出兩點之間的距離。自動光學成像儀的數字化技術實現了對工件的任意測量。手持式影像測量儀在進行基準測量時，由于其初級軟件無法支持極其復雜的空間幾何轉換，需要旋轉裝載平臺上的分度盤，將零件的基準邊緣調整到與平臺平行的坐標軸上。數字影像測量儀可以利用軟件技術完成空間坐標系的旋轉和多個坐標系之間的復雜轉換?？梢匀我夥胖帽粶y工件，任意建立坐標原點和參考方向，獲得測量值。同時可以在屏幕上顯示標記，直觀的看到坐標方向和測量點，使得常見的參考距離測量變得較簡單直觀。
圖像測量儀是一種高精度光學圖像測量儀，由高分辨率CCD彩色相機、連續變焦物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件和高精度工作臺結構組成。
特性
1.X軸基于花崗巖梁，確保機構不會變形，梁中間不會下垂。
2.X軸直線導軌采用上部設計，符合導軌佳受力原則，具有精度高、運行平穩的特點。
3.X軸花崗巖背面特有厚鋼板鎖緊，增強X軸韌性，保證橫梁不會斷裂。
4.Y軸獨特的硬件閉環設計，立柱底部用鋼板連接，使橫梁和立柱成為一個整體，保證機構不會變形。
5.y軸中間傳動和X軸硬件閉環結構，保證了運行時不會出現左右搖擺或甩尾的物理現象，精度提高。
6.z軸采用十字導軌和滾珠絲杠傳動，保證了運行平穩和精度。
7.圖像測量軟件可以自動編程，實現全自動檢測。
應用領域
廣泛應用于各種精密零件的測量。主要用于用卡尺和角尺難以測量或無法測量，但在裝配中起重要作用的零件的尺寸和角度的測量。適用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、端子、手機、家用電器、電腦(。
測量功能
手搖影像測量儀在尋找目標點完成測量和位移的過程中，依靠人工操作，導致移動平臺的主導軌和輔助導軌之間存在一定的偏差，不斷的來回運動也導致了回程間隙。在微米級精準測量時，直接生產會影響測量精度。數字圖像測量儀具有運動鎖定能力，并在設計中采用了無回程間隙技術，徹底除了這些誤差，提高了運動的穩定性和測量精度。
測量距離越長，誤差越大，測量精度隨長度降。手持式圖像測量儀沒有非線性實時校正功能，無法除溫度、振動等環境因素造成的非線性誤差。數字圖像測量儀具有優異的誤差校正能力，可以基于嚴格的數學模型，通過軟件計算和實時控制進行校正，從而大限度地減小非線性誤差，提高測量精度，突破速度和精度的技術瓶頸。

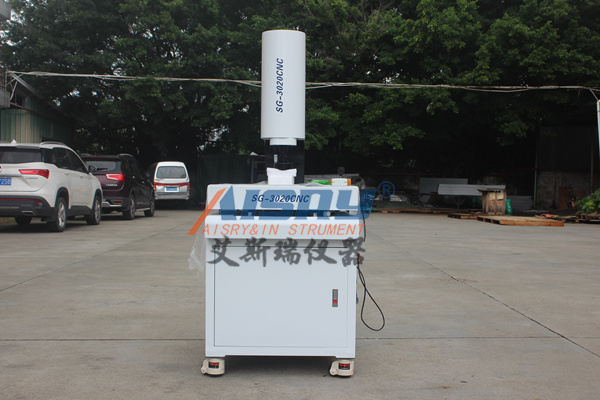

自動圖像測量儀
自動影像測量儀通過樣品測量、繪圖計算、CNC數據導入等方式建立CNC坐標數據，儀器自動測量目標點完成各種測量操作，節省人力，提效率率。在十倍于手動影像測量儀的工作能力下，操作者輕松效率。
使用說明
在使用相機的過程中，注意以下事項:
(1)工件吊裝前，探頭應回到原點，為吊裝位置留出較大空間；工件應平穩吊起，不得撞擊影像測量儀的任一部件。
(2)正確安裝零件。安裝前，確保零件符合測量機的等溫要求。
(3)建立正確的坐標系，確保建立的坐標系符合圖紙要求，從而保證測量數據的準確性。
(4)編程程序自動運行時，需要防止探頭與工件發生干涉，因此需要注意增加拐點。
(5)對于一些較大較重的模具和檢具，測量結束后應及時將工作臺吊起，避免影像測量儀工作站長時間處于承重狀態。
維持
1.儀器應放置在清潔干燥的室內(室溫20℃±2℃，濕度60%以下)，以免光學零件表面積垢、金屬零件生銹、灰塵、雜物掉入移動導軌，影響儀器性能。
2.儀器使用后，工作面要隨時擦拭干凈，好用防塵罩蓋住。
3.儀器的傳動機構和運動導軌應定期潤滑，使機構運動平穩，保持良好的工作狀態。
4.工作臺玻璃和油漆表面比較臟，可以用中性清潔劑和水擦拭干凈。切勿用有機溶劑擦拭漆面，否則漆面會失去光澤。
5.儀器的LED光源使用壽命長，但當某個燈泡燒壞時，請通知專業人員為您更換。
6.儀器的精密部件，如成像系統、工作臺、光學尺、Z軸傳動機構等都需要精密調整。所有調節螺絲和緊固螺絲都已固定，客戶請勿自行拆卸。如有問題，請通知廠家解決。
7.軟件已經精準補償了工作臺與光學尺之間的誤差，請勿自行更改。否則，會產生錯誤的測量結果。
8.通常，儀器的所有電氣連接器都不應被拔掉。如果已經拔出，則必須根據標記將其正確插回，并擰緊螺釘。不正確的連接和插入可能會影響儀器的功能，或者損壞系統。
