耐磨耗測試DIN標準DIN 53516測試裝置

文章來源：http://m.yipin006.com/news/hybk/2024.html 發表時間：2023-04-14

相關標簽:

DIN磨損試驗方法參考標準:DIN 53516 GB 9867試驗標準試驗?zāi)康?測定橡膠、熱塑性橡膠和塑料的耐磨性。

橡膠、熱塑性橡膠和塑料的測試裝置：

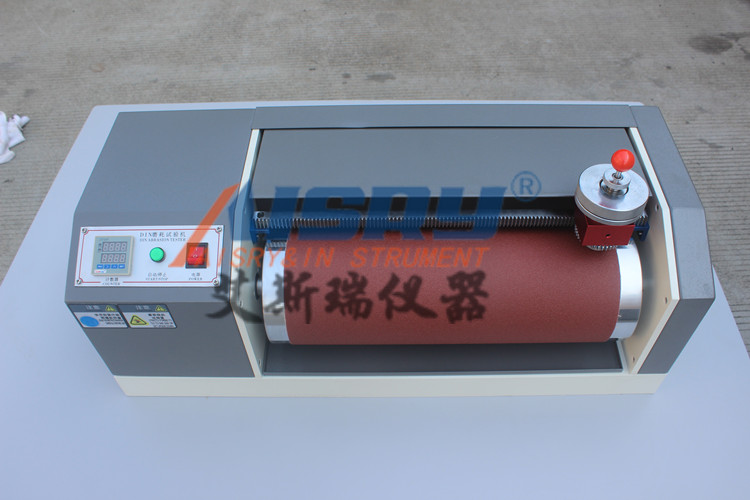

◆ DIN磨耗試驗機:夾具橫向位移:每轉4.20±0.04mm/滾輪；滾筒直徑150±0.2mm；；滾筒速度:40±1轉/分；；叼紙牙轉速:滾筒每旋轉50轉，叼紙牙旋轉一周；傾角:試樣支撐軸與滾筒垂直面之間的3°夾角。
◆管狀鉆頭(直徑:16±0.2mm)；
◆能使鉆頭垂直升降的小型電鉆；
◆標準膜(必須符合DIN 53516測試標準)；
◆快干粘合劑(適用于粘貼橡膠片和塑料片)；
◆ 60#砂紙(以DIN 53516測試標準為準)；
◆圓形鐵塊(直徑:16.0±0.2毫米；；厚度:6毫米)；
◆電子天平(精度小于0.0001g)；
◆軟刷；
◆A型硬度計(肖氏A型)。試件的準備:從被試材料的不同位置鉆取三個直徑為16±0.2mm的試件，被試材料的厚度為6.0 ~ 10 mm，試件的上下表面應平行，側面應與上下表面垂直(圓柱形)。

如果試件厚度小于6.0mm，則另選一個硬度為65的橡膠片(A型硬度計)，用與上述相同的方法在試件上鉆孔，兩塊膠接在一起，厚度為6 mm，建議使用膠。試件數量:每種材料測試三個試件。

儀器校準:每10次測試后，必須用“標準橡膠”校準儀器?！皹?biāo)準橡膠”的使用可遵循如下所述的相同試驗方法。一塊“標準橡膠”必須測量三次，然后取平均值(標為S)。當“標準橡膠”的平均磨損量為200±20毫克時，儀器被校準；如果磨損超過220毫克，砂紙?zhí)h利，需要重新調整。可在固定柱頭上裝上與試件大小相同的鐵塊，然后用砂紙打磨至“標準膠”磨至220mg以下；如果磨耗小于180mg，說明砂紙?zhí)g，必須更換成新砂紙。注:如果一個試樣的磨損與其他試樣的磨損相差超過15毫克，則該結果應作廢，并應測試另一個試樣。

◆按照測量物質比重的試驗方法，測量物質的比重，用Q表示；
◆在標本固定柱上端加250g和500g的砝碼，使固定柱的總載荷為1kg(標本夾具本身重250g)；
◆用手指擦去試件上的任一粘附物，并用軟刷掃去灰塵和碎屑；
◆在電子天平上稱量試件，讀數精準到0.001g，用W1表示；
◆用軟刷去除砂紙前兩次測試留下的碎屑；
◆將試件放入試件固定柱中，使試件表面與固定柱底部邊緣線平齊，然后逆時針轉動旋鈕兩周，使試件表面可伸出柱頭邊緣2.0±0.2mm..在試驗過程中，如果預計試件的耐磨性較差，磨損可能超過2 mm，則必須中途停止，并將試件再轉移2 mm，然后才能繼續試驗。
◆降試件的固定柱頭，將其放在鼓形砂輪的起點上，然后啟動機器和吸塵器，將試件在鼓形砂輪上從起點打磨到終點。(40米)；
◆從試件的固定柱頭上取下試件，用手指除粘在試件上的碎屑，并用軟刷刷去灰塵和碎屑；
◆再次稱量試件，讀數精準到0.001g，用W2表示。
(W1 & mdashW2)*S0
其中a = q * s:
a:橡膠體積磨損量，mm3
w:磨損前后橡膠樣品的稱重質量，mg。
q:橡膠樣品的密度，mg/ mm3。
s:標準橡膠樣品的磨損量，mg。
S0: 200mg測試報告:取三個試件測試結果的平均值，精度為1mm ^ 3。

測試儀器:磨損測試儀(DIN)旋轉
