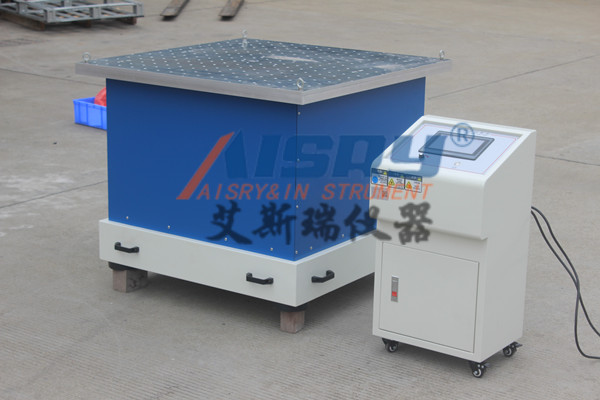

水平垂直上下三綜合電磁式振動臺可測試范圍
文章來源：http://m.yipin006.com/news/hybk/2112.html 發表時間：2023-07-18
相關標簽:
水平垂直上下三綜合電磁式振動臺廣泛用于國防,航天,航空,通訊,電子,轎車摩托車,家電等職業,該類型設備習慣發現前期故障,模仿實踐工況查核和結構強度實驗,本系列產品應用規模廣泛,習慣面寬,實驗作用好,牢靠等
水平垂直上下三綜合電磁式振動臺特色：振動測試的要義在于確認產品的牢靠度以及將不良品在出廠前篩檢出,并評價其不良品的失效分析以期成為一個高水準.高信任度的產品.
可測試的范圍：正弦波、調頻、掃頻、可程序、倍頻、對數、調幅、zui大加速度、時刻操控,簡易定振幅,簡易定加速度.
技術參數 ：
類型 振動方向 臺體尺度
ASR-ZD-600Z 垂直振動 500*500*150（mm）
ASR-ZD-600Z 水平振動 500*500*150（mm）
ASR-ZD-600Z （垂直+水平）振動 500*500*150（mm）
1.工作臺尺度500 X 500 X 10mm（L X W X H）
2.振動波形正弦波（全波/半波）
3.頻率規模1～600HZ，1-3000HZ;1-5000HZ(客戶自選）
4.掃描規模1～600HZ，1-3000HZ;1-5000HZ（客戶自選）
5.振幅(p-p) 0～5mm(不行顯現,加速度、頻率、振幅是相互影響)
6.zui大加速度 20g （不行顯現,加速度、頻率、振幅是相互影響）
7.zui大實驗負載 100KG
8.調頻功用 在頻率規模內任一頻率必須在(zui大加速度）
9.掃頻功用(0.01Hz)(上頻率/下頻率/時刻規模)可任意設定真實標 準來回掃頻（無法固定振幅，振幅隨頻率改動而改動）
10.可程序功用(0.01Hz)15段每段可任意設定(頻率/時刻)可循環
11.倍頻功用（0.01Hz）15段成倍數添加①低到高頻②高到低頻③低到高再到低頻/可循環
12.對數功用（0.01Hz)①下到上頻②上到下頻③下到上再到下頻--3種形式對數/可循環
13.時刻操控 1~65500秒 X 1~65500倍數=49655天時刻可設置
14.精密度 頻率可顯現到0.01Hz，精密度0.1Hz
15.振動機功率2.2KW
16.電源電壓（V）220±20%
17.如需看出振幅、波形、加速度、zui大加速度準確數字需另購測量?jī)x。 （無測量?jī)x則改動代號CD003與CD005）
18.所有數據以空載測試為準
19.計算公式1G=0.002xF2xD 1g=9.8m/s2 F頻率（單位HZ） D振幅 G加速度
整機配置：
1.操控器
2.振動臺體
3.電源線
4.固定腳套
5.固定膨脹螺絲
6.橡膠帶
7.保險絲
固定方法
1.臺體用腳套固定于水平地板上；
2.產品用橡膠帶綁于臺體上；
3.臺面上有24個M10螺絲孔，可自配夾具。
