軍用配備淋雨實驗的操控辦法及目標

文章來源：http://m.yipin006.com/news/hybk/2133.html 發表時間：2023-08-11
相關標簽:
淋雨實驗是查核配備車輛在運送、貯存、戶外作戰等情況下以及各類風雨類環境中，軍用設備的保護罩、殼體、密封橡膠不封等的防雨功能是否滿足要求。本文是以某軍車的軍用配備密封功能實驗體系的建設為背景，為滿足車輛對淋雨實驗的要求，提出一套淋雨實驗操控辦法，以滿足不同產品在淋雨條件下的密封性。

淋雨實驗體系規劃目標及操控目標

降雨強度在6～13mm/min分了43擋，分別為：6.0、6.2、6.4、6.5、6.6、6.8、7.0、7.2、7.4、7.5、7.6、7.8、8.0、8.2、8.4、8.5、8.6、8.8、9.0、9.2、9.4、9.6、9.8、10.0、10.2、10.4、10.5、10.6、10.8、11.0、11.2、11.4、11.5、11.6、11.8、12.0、12.2、12.4、12.5、12.6、12.8、13.0（單位為mm/min）。

操控精度為±0.5mm/min。

該淋雨實驗體系操控框，選用西門子PLC作為操控體系的中心，經過PLC來收集流量和壓力等信號，并且發出操控信號來操控變頻器以及相應的閥門等執行設備。其中工業核算機首要負責接收操作員的工藝指令，完結測驗成果的顯示與數據存數。

操控體系硬件

該淋雨實驗測控體系以西門子 S7-300 PLC為中心，PLC完結體系的數據收集、程序處理以及操控輸出等功能。該CPU經過MPI轉以太網通訊模塊，能夠進行TCP/IP通訊，能夠解決實驗過程中的高速數據傳輸問題，依據淋雨實驗體系IO點數實踐需求。

該體系中的壓力、流量等傳感器選取兩線制類型，輸出為4～20mA信號接入到PLC的模擬量收集模塊中，減少了外界電磁干擾和線路損失的影響。模擬量輸出通道輸出4～20mA信號對變頻器和閥門等執行機構進行操控。

變頻器裝備

該操控體系選用ABB ACS510系列變頻器來操控泵的轉速。PLC經過模擬量輸出模塊輸出4～20mA信號來給變頻器的模擬量輸入模塊，從而操控變頻器的輸出頻率和電壓。PLC經過DO模塊的輸出接到變頻器的數字量輸入模塊，來操控變頻器的起動和停止。



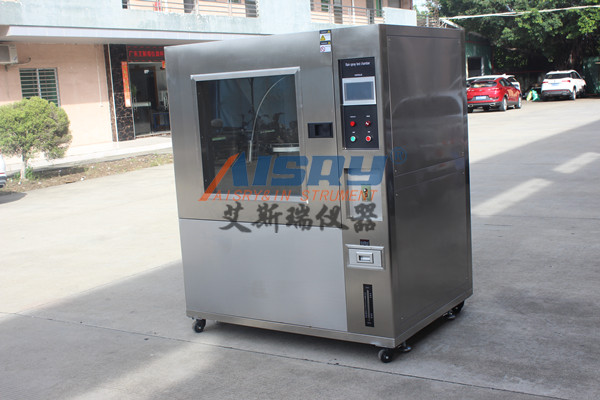

軍用配備淋雨實驗的操控辦法及目標


降雨強度操控

依據6個淋雨面的尺度，核算出6個淋雨面的面積分別為，左邊為65.6m2，右側為65.6m2，頂部為45.92m2，底部為13.12m2，前部為11.2m2，后部為11.2m2。該淋雨實驗操控體系選用骨干管路控壓、6個分支管路操控流量的操控戰略，來完結不用的降雨強度。

程序規劃選用模塊化編程辦法，將操控體系分解成若干功能函數，在每個功能函數中編寫不同的程序。然后在主程序OB1中調用每個子程序。體系骨干管路選用壓力PID閉環，6個分支路選用流量PID閉環。將壓力和流量放置到不同的循環中斷程序中。

程序操控流程圖依據用戶依據實驗工況和降雨強度的輸入，然后體系核算出骨干管路所需操控的壓力，6個分支路所需流量的操控目標值。體系先操控水泵的頻率以及臺數來操控骨干管路的壓力達到核算值，比及壓力安穩后，操控6個分支路的流量調節閥來操控6個支路的流量達到安穩值。

 上位機軟件規劃

操控室內選用工控機作為監控體系的操控中心，遠程監控體系選用西門子WINCC進行組態規劃，能夠完結體系監控、參數設定、報警顯示、風速曲線檢測、檢查及打印報表等功能。

體系通訊選用OPC接口技能，上位機與西門PLC之間選用OPC服務器進行通訊。該操控體系網絡分為3層，即測控室監控層、現場操控層和現場設備層。

1）一層測控室監控層。由一臺工控機組成，工控機裝有西門子WINCC軟件，能夠完結對整個淋雨實驗測控體系的監控與操作。監控層與現場操控層之間經過工業以太網完結通訊。

2）第二層為現場操控層。該層為淋雨實驗體系操控中心部分，由西門子S7-300組成。

3）第三層為現場設備層。首要包含傳感器、執行機構、限位開關以及變頻器和水泵等。



軍用配備淋雨實驗的操控辦法及目標
