可程式淋雨實驗機ip34分體說明
文章來源：http://m.yipin006.com/news/hybk/2140.html 發表時間：2023-08-19
相關標簽:

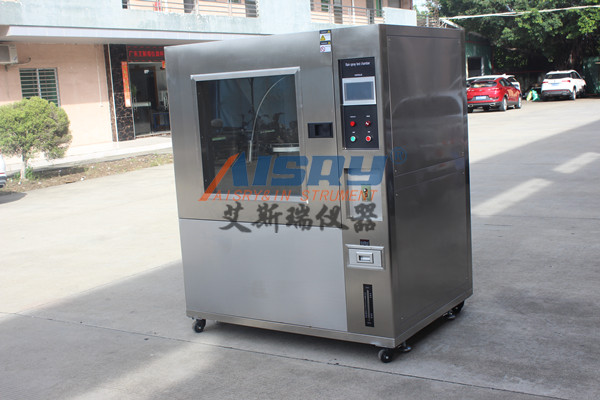

可程式淋雨實驗機又名為淋雨實驗箱，是IP防護等級設備中的IPX3和IPX4的等級，適用于外部照明和信號設備及轎車燈具外殼防護，可以提供傳神的模擬電子產品及其元器件在運送和運用期間或許受到的淋水和噴淋實驗等各種環境。以到達檢測各種產品的防水性能。
可程式淋雨實驗機首要技術參數：
標準：IPX3 & IPX4規范
型號：ASR-LY-IP34
1、內箱尺度：800×800×800（深×寬×高）
外箱尺度：1100×1480×1750（深×寬×高）
2、實驗臺轉速：1 ~10可調
3、噴水環半徑： 300
4、噴水管搖晃角度范圍：45° 90°160°（可設置）
5、噴水孔直徑：φ0.8
6、噴水孔徑間距：50
7、每個噴水孔的流量：0.07 L/min +5%
8、噴水壓力（Kpa）：400
9、擺管擺幅：zui大±90°
10、噴水管搖擺速度：IP3 15次/min;IP4 10次/min
11、實驗時刻：1-999,999min（可設定）
12、淋雨水壓：80~100Kpa（可調）
13、實驗樣品與實驗設備的間隔為200mm，實驗后，在常溫恢復24H后進行功用檢測。
14、箱體全不銹鋼或噴粉，可視鋼化玻璃視窗。
15、配有適中的圓形轉盤（放樣品用）轉速可調
16、電源：220V 50Hz
17、履行規范： GB2423,38-90、GB4706.32-2004 IEC-5129
說明
（1）IPX3，淋雨實驗
a.擺管式淋水實驗
實驗設備：擺管式淋水濺水實驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑上，將試樣放在樣臺上，使其頂部到樣品噴水口的間隔不大于200mm，樣品臺不旋轉。
實驗條件：水流量近擺管的噴水也數核算，每也為0.07L/min。淋水時，擺管中點兩頭各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。揮管沿垂線兩頭各搖擺60°，共120°。每次搖擺（2×120°）約4s。
實驗壓力：400kPa
實驗時刻：連續淋水10min；實驗5min后樣品旋轉90°
b.噴頭式淋水實驗
實驗設備：手持式淋水濺實驗設備，
試樣放置：使實驗頂部到手持噴頭噴水口的平行間隔在300mm至500mm之間
實驗條件：實驗時應裝置帶平衡重物的擋板，水流量為10L/min
實驗時刻：按被檢樣品外殼表面積核算，每平方米為1min（不包括裝置面積）,zui少5min。
（2）IPX4K，加壓擺管淋雨實驗
實驗設備：擺管式淋雨實驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑方位上，將試樣放在樣臺上，使其頂部到樣品噴水口的間隔不大于20mm，樣品臺不旋轉。
實驗條件：水流量按擺管的噴水孔數核算，每孔為0.6±0.5L/min。噴水面積為擺管中點兩頭各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩頭各搖擺180°，共約360°。每次搖擺（2×360°）約12s。
實驗壓力：400kPa
實驗時刻：實驗5min后樣品旋轉90°
b、噴頭式濺水實驗
實驗設備：手持式淋水濺水實驗設備
試樣放置：設備上裝置帶平衡重物的擋板應拆去，使實驗頂部到手持噴頭噴水口的平行間隔在300mm至500mm之間
實驗條件：實驗時應裝置帶平衡重物的擋板，水流量為10L/min
實驗時刻：即按被檢樣品外殼表面積核算，每平方米為1min（不包括裝置面積）zui少5min。
