汽車座椅海綿反復(fù)壓陷壽命拉力試驗機就是這一款！
文章來源：http://m.yipin006.com/news/hybk/2191.html 發(fā)表時間：2023-10-26
相關(guān)標(biāo)簽:
這幾天有很多做轎車座椅海綿職業(yè)的朋友，經(jīng)過微信，咨詢咱們轎車座椅海綿微電腦拉力實驗機緊縮實驗怎么做？作為微電腦拉力實驗機出產(chǎn)商這次就給咱們介紹一下相關(guān)的產(chǎn)品知識，信任咱們對拉力實驗機怎樣操作，實驗機怎樣操作，以及特色有哪些等都想有所了解。今日艾斯瑞小伍先從以下幾點給咱們簡單普及一下。希望對咱們有所幫助！
轎車座椅大多選用海綿材料制作，海綿的質(zhì)料、緊縮耐久功能的好壞，直接影響著用戶的運用體驗，因此對海綿進行往復(fù)緊縮實驗?zāi)軌驅(qū)＞d的質(zhì)量進行檢測。

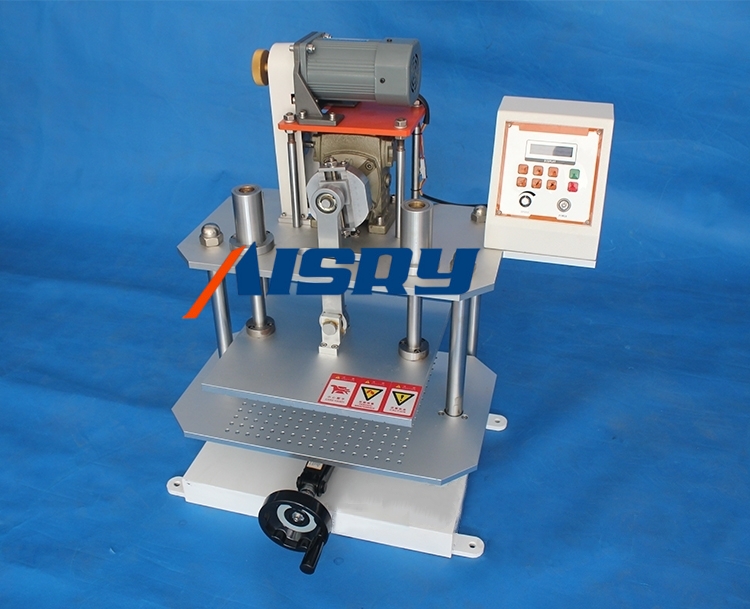

可實驗儀器：海綿反復(fù)壓縮壽命試驗機
結(jié)構(gòu)分類：
轎車海綿座椅分為護面（絨面、真皮面、人造革）、聚氨酯、骨架、聚氨酯內(nèi)部的預(yù)埋骨架。
出產(chǎn)工藝：
高壓冷線海棉首要出產(chǎn)設(shè)備包含高壓注入機、 臺車、模具等。出產(chǎn)工序：模具翻開—制品取出— 模具清掃—噴涂離型劑—預(yù)埋件的安裝—質(zhì)料注入—模具封閉—硬化。模具在整個出產(chǎn)過程應(yīng)堅持要求的溫度。出產(chǎn)線的注入機應(yīng)進步注入速度，從而能夠進步出產(chǎn)線的速度，進步整個工作效率。
實驗試樣的制備：
試樣厚度應(yīng)契合相關(guān)實驗方法的規(guī)則。但是，除非技能原因，選用其他厚度；所有實驗都引薦運用表2 給出的試樣厚度，用來做特制的模壓膠片
實驗時刻：
獲得某一試樣的任一指定改變(比如老化)程度的時刻首要依賴橡膠的類型、其配方和硫化狀況、自然環(huán)境及實驗環(huán)境的苛刻度。一般會在進行一組不同時刻周期的實驗經(jīng)過監(jiān)測其改變來實現(xiàn)一個多方面的研討。出于操控的意圖，一個單一的實驗時刻或許就足夠了，一般不需要上述程序。這兩種情況下，引薦選擇表4中給出的實驗時刻。
實驗方法步驟：
用200mm/min壓到75mm用-200mm/min返回到0用200mm/min壓到75mm,用-200mm/min返回到0, 停360秒用50mm/min壓到25mm.保載60秒,記下力值(大約10點幾公斤)N1用50mm/min壓到65mm.保載60秒,記下力值(大約240多N)N2
壓陷比=N2/N1緊縮實驗方案
計算標(biāo)準(zhǔn)：企業(yè)標(biāo)準(zhǔn)
實驗設(shè)備：艾斯瑞測控海綿拉力實驗機
材料名稱：轎車座椅用海綿
試樣形狀：板材
濕度：68 %
溫度：22 ℃
備 注： 寬度 厚度 N1 N2 壓陷比
單位 mm mm kg N N/kg
試樣1 380 100 10.073 210.674 20.915
試樣2 380 100 9.810 208.336 21.237
實驗要求：壓盤￠200mm,底板380mm*380mm*10mm
緊縮實驗,求N1(用公斤為單位),N2(N顯現(xiàn))壓陷比
測驗實驗設(shè)備：
咱們引薦運用1000N，也便是100KG左右的海綿泡沫拉力機海綿泡沫拉力機首要檢測的物理功能包含：密度拉伸功能、撕裂功能、緊縮功能、耐磨功能、低溫功能、回彈功能等。
配套壓盤：
用于夾持試樣的壓盤與拉力機相連，使試樣的長軸與經(jīng)過壓盤中心線的拉力方向重合，例如可經(jīng)過壓盤上的對中銷來達(dá)到。應(yīng)盡或許防止被夾持試樣相對于壓盤滑動，好運用這種類型壓盤；當(dāng)加到試樣上的拉力添加時，能堅持貨添加對試樣的夾持力，且不會在壓盤處引起試樣過早損壞。
實驗成果曲線
以上便是關(guān)于轎車座椅海綿微電腦拉力實驗機的相關(guān)內(nèi)容， 咱們著重講解了實驗機的有什么作用與特色、技能、怎么校準(zhǔn)、功能特色，后續(xù)咱們還會給咱們陸續(xù)推出實驗機的保護、首要技能參數(shù)、有什么作用與特色、拉伸等更多圖文視頻信息詳細(xì)內(nèi)容不斷更新！
