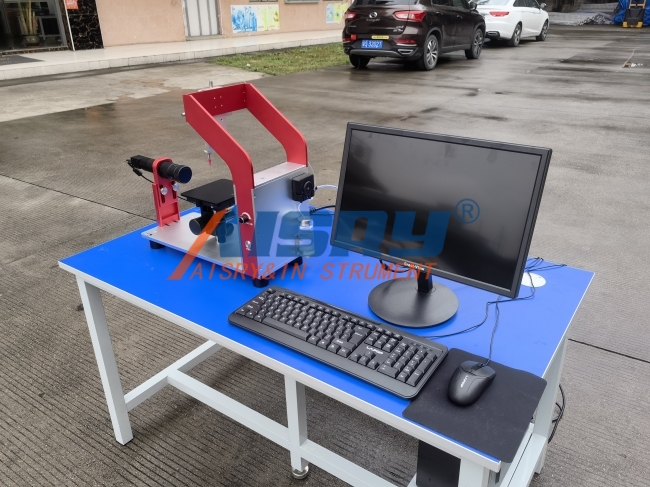

水滴角測量儀，也稱為接觸角測量儀，是一種用于測量液體在固體表面上形成的接觸角的精密儀器。這種測量對于理解和評估固體表面的潤濕性能具有重要意義。本文將深入探討水滴角測量儀的工作原理及其在科研和工業生產中的應用。
一、水滴角測量儀的基本構成
水滴角測量儀通常由以下幾個主要部分組成：
1、攝像系統：高分辨率的攝像機，用于捕捉液滴在固體表面形成的圖像。
2、光源系統：為攝像系統提供穩定、均勻的光線，以確保圖像質量。
3、注射系統：準確控制液滴的大小和速度，以在固體表面形成穩定的液滴。
4、樣品臺：用于放置待測固體樣品，通?？梢哉{(diào)節溫度和傾斜角度。
5、分析軟件：對捕捉到的圖像進行處理和分析，自動或手動測量接觸角。
二、水滴角測量儀的工作原理
水滴角測量儀的工作原理基于接觸角的定義和測量方法。接觸角是液體與固體表面接觸時形成的角度，它反映了液體在固體表面的潤濕性能。具體來說，水滴角測量儀的工作原理包括以下幾個步驟：
1、液滴形成：通過注射系統在固體樣品表面形成一個穩定的液滴。這個液滴的大小和形狀將受到注射系統的準確控制。
2、圖像捕捉：攝像系統會在合適的光源照明下捕捉液滴在固體表面形成的圖像。這些圖像將被傳輸?shù)椒治鲕浖羞M行處理。
3、圖像處理與分析：分析軟件會對捕捉到的圖像進行邊緣檢測、輪廓擬合等處理，以準確識別液滴的邊界。然后，軟件會利用幾何關系或能量平衡等原理來計算接觸角。
4、結果輸出：分析軟件將計算得到的接觸角數據以數值或圖形的方式展示出來，供用戶參考和分析。
三、水滴角測量儀的測量方法
水滴角測量儀通常采用以下幾種方法來測量接觸角：
1、座滴法：這是直接和常用的方法。它通過觀察液滴在固體表面的形狀來測量接觸角。座滴法適用于靜態和動態接觸角的測量。
2、懸滴法：在這種方法中，液滴被懸掛在固體表面下方，并通過攝像系統捕捉其形狀。懸滴法特別適用于測量較小的液滴或需要避免與固體表面直接接觸的情況。
3、傾斜板法：樣品臺被傾斜一定角度，液滴在重力作用下會沿斜面移動。通過測量液滴在不同傾斜角度下的形狀變化，可以計算動態接觸角和滾動角。
四、水滴角測量儀的應用
水滴角測量儀在科研和工業生產中有著廣泛的應用：
1、材料科學研究：用于評估新材料的潤濕性能，指導材料的開發和改性。
2、涂層和表面處理：評估涂層或表面處理工藝對材料潤濕性能的影響，優化工藝參數。
3、生物醫學領域：研究生物材料與人體液體的相容性，如血液、細胞培養液等。
4、質量控制與產品檢測：在工業生產中監控產品的潤濕性能，確保產品質量和性能的一致性。
5、環境科學與工程：研究污染物在固體表面的吸附和脫附行為，以及液體在土壤、巖石等自然介質上的潤濕性能。
綜上所述，水滴角測量儀是一種功能強大的工具，其工作原理基于接觸角的測量和分析。通過準確控制液滴的形成和捕捉高質量的圖像，水滴角測量儀能夠準確評估固體表面的潤濕性能，為科研和工業生產提供有力支持。
