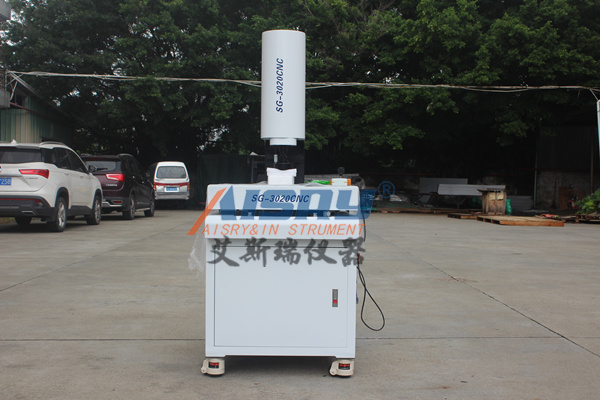

影像測量儀怎么使用教程

文章來源：http://m.yipin006.com/news/hybk/2432.html 發表時間：2024-10-22

相關標簽:

影像測量儀的使用教程可以歸納為以下步驟：

一、開機與預熱
1、設備檢查：確保影像測量儀放置在穩定的工作臺上，避免震動和強光干擾。同時，檢查設備是否完好無損，電源線和數據線連接是否牢固。
2、開機：按下電源開關，等待設備啟動完成。通常，設備需要預熱一段時間（如5分鐘），以提高測量精度。預熱時間可能因設備型號而異，請參考設備說明書。
3、軟件啟動：啟動測量軟件，進行必要的初始化設置。

二、校準與設置
1、校準儀器：根據設備說明書，對影像測量儀進行校準。這通常包括調整攝像頭焦距、校準工作臺水準等步驟，以確保測量結果的準確性。
2、軟件設置：在軟件中設置測量參數，如測量單位、測量精度等。同時，根據待測工件的尺寸和形狀，選擇合適的測量模式和參數設置。

三、工件放置與調整
1、工件放置：將待測工件正確放置在工作臺上，并用夾具穩定工件。確保工件擺放位置和方向正確，避免測量誤差。
2、調整焦距：根據工件大小和形狀，調整攝像頭的焦距，確保工件圖像清晰顯示在屏幕上。

四、圖像采集與測量
1、圖像采集：點擊軟件界面上的“采集”按鈕，對工件進行圖像采集。在采集過程中，注意避免光線干擾和遮擋物。
2、特征識別：根據需要測量的特征，選擇相應的測量工具和算法。軟件將自動識別并提取特征點、線、圓等幾何特征。
3、進行測量：在軟件界面上選擇相應的測量工具，按照提示進行操作?？梢詼y量點、線、圓、弧等幾何特征的尺寸和位置關系。
4、數據分析：利用軟件對測量數據進行分析和處理，如計算尺寸、角度、形狀等參數。同時，可以將測量結果與圖紙標準值進行比較，確定是否超出公差范圍。

五、結果輸出與報告生成
1、結果輸出：將測量結果以報告的形式導出，便于查看和分析。可以輸出為Excel、Word等通用格式，方便企業進行數據共享和跨部門合作。
2、報告生成：根據測量結果，生成詳細的測量報告。報告應包含測量數據、分析結果、偏差分析等信息，以便進行質量控制和加工調整。

六、注意事項與維護保養
1、注意事項：在使用過程中，請勿隨意更改設備參數和配置。對于不同的待測工件，需要重新校準設備以確保準確性。同時，避免在設備周圍放置干擾物（如手機、電腦等），以免影響測量結果。
2、維護保養：定期對測量儀進行清潔和維護保養工作，如清潔鏡頭、潤滑傳動機構和運動導軌等。這有助于保持設備的良好狀態并延長使用壽命。

按照以上步驟操作影像測量儀，可以確保測量結果的準確性和可靠性。同時，遵循操作規程和注意事項，有助于避免誤操作和設備損壞。
