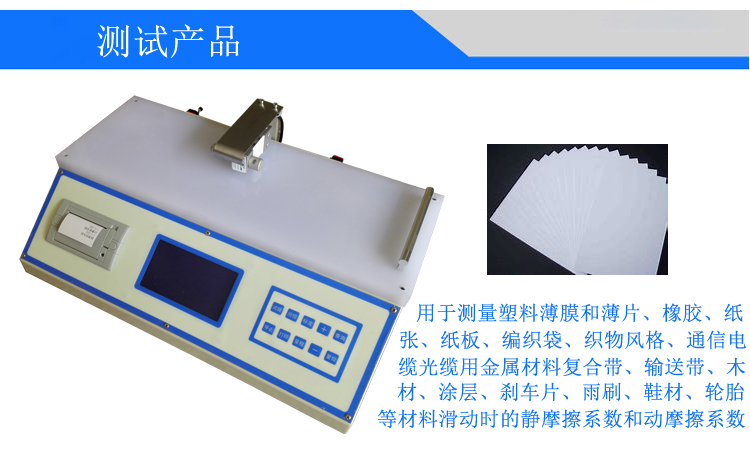

一.ASR-3009摩擦系數測試儀是針對塑料薄膜和薄片在自身或其他材料表面滑動時靜摩擦系數和動摩擦系數的測定而研制的，能夠滿足GB/T1006-1988《塑料——薄膜和薄片——摩擦系數的測定》，是各級質檢部門和生產企業的理想測試設備，可為您提供準確的試驗結果。

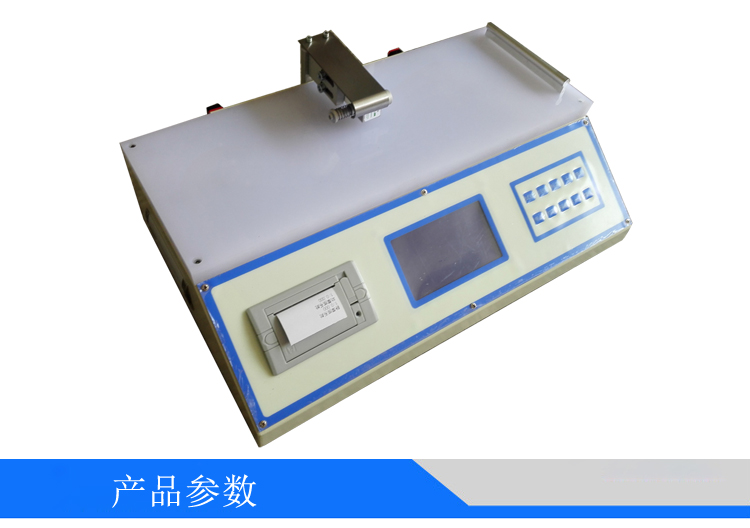

二．主要技術規格
ASR-3009摩擦系數測試儀的主要規格如下：
序 號 項 目 名 稱 技 術 規 格 備 注
1 砝碼重量 200±2 g
2 滑塊移動速度（mm/min） 100±10
3 試驗力精度（N） ±0.02
4 電壓（AC） 220V, 50Hz
5 試件尺寸 上試樣 63*63
下試樣 80*200
6 外形尺寸（寬x長x高）（mm） 300x400x180
7 重量 10
三．試驗機的工作條件
3．1在室溫15～３５℃范圍內，相對濕度不大于20％-80％；
3．２在穩固的基礎或工作臺上正確安裝
3．３在無震動的環境中；
3．４在周圍無腐蝕性介質，無電磁場干擾的清潔環境中；
3．５電源電壓的波動范圍為ＡＣ２２０Ｖ±１０％，５０Ｈｚ。
四．機構簡述

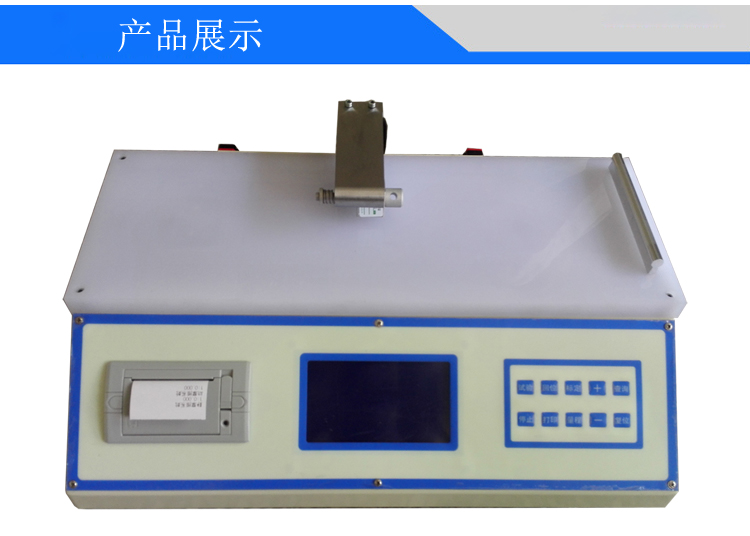

MXZ-1摩擦系數測試儀由主機、測力系統、電器機等部分組成。（見圖１）
4．１工作原理
兩試樣表面平放在一起，在一定的接觸壓力下，使兩表面相對移動，記錄所需的力。
4．２主機部分
MXZ-1摩擦系數測試儀的主機主要由機架（１）、驅動機構（２）、工作臺（３）等部件組成。機架是試驗機的主體，安裝試驗機的各種零部件。
4．⒊電器部分
     由控制區 顯示區 打印區等三部分組成。
4．3．1．顯示區
  采用大液晶顯示器，全中文操作，可顯示試驗結果。

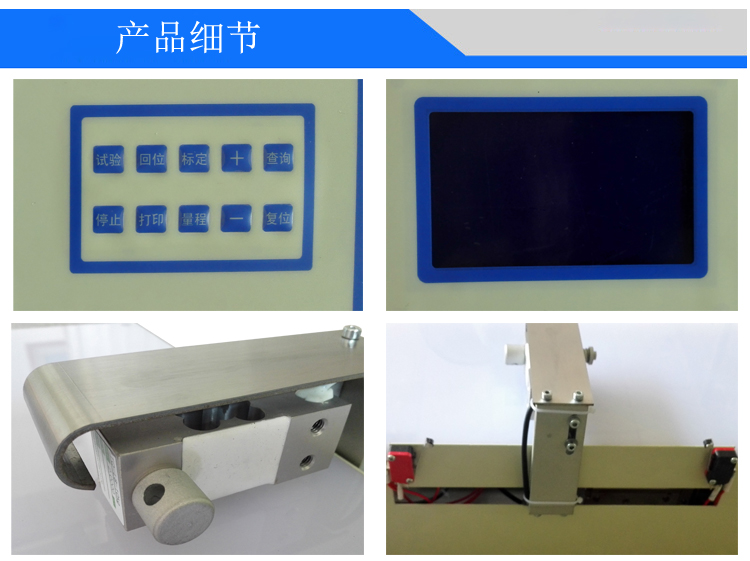

4．3．2．控制區
由試驗 回位 復位 <+> <-> 停止 標定 查看 量程 打印等鍵組成。
試驗鍵 按試驗鍵時就可試驗；
回位鍵 有現在位置回到原始位置：
<+> 查看時向上翻；
<-> 查看時向下翻；
復位鍵 回到原始狀態；
停止鍵 此鍵隨時按都可以停止；(在停止?fàn)顟B(tài)下按此鍵清零)
查看鍵 查看試驗的結果；
量程鍵 互換工作量程；
標定鍵 進入儀器力值標定狀態，出廠時以標定，用戶不用標定；
打印鍵 在待機狀態下按打印鍵就可把當前試驗結果打印出來。
五．試驗機的安裝（圖１）
MXZ-1摩擦系數測試儀作為一種精密的測試設備，其安裝、調整及工作環境都有一定的要求，以保證測試結果的準確性和試驗機的正常工作。
5．1用戶在開箱前，應首先檢查包裝箱是否完好。打開包裝箱后，對照裝箱單檢查試驗機及附件是否齊全無損后，即可取出試驗機等。
5．2把試驗機置于堅固的平臺上，調整機架下方的調整螺母，使機架上的水平泡處于中間位置。
5．3將試驗機的電源線插入室內供電系統的三芯插座，打開電源開關，即可試驗。
六．使用與操作
ASR-3009摩擦系數測試儀的基本操作步驟如下：
薄膜（片）對薄膜（片）時的測定
6．1 將一個試樣的試驗表面向上，平整的固定在水平試驗臺上。試樣與試驗臺的長度方向應平行。
6．2將另一試樣的試驗表面向下，包住滑塊，用膠帶在滑塊前沿和上表面固定式樣。
6．3將固定好有式樣的滑塊無沖擊地放在試樣中央，并使兩試樣的試驗方向與滑塊方向平行且測力系統恰好不受力。
6．4力的峰值為靜摩擦力Fs。兩式樣相對移動60mm內的力的平均值（不包括靜摩擦力）為動摩擦力Fd。
6．5 如在靜摩擦力之后出現力值震蕩，測不能測量動摩擦力。此時應取消滑塊和負荷傳感器間的彈簧，單獨測量動摩擦力。由于慣性誤差，這種測量不適用于靜摩擦力。
6. 6 薄膜（片）對其他材料時的測定
    測定塑料薄膜（片）對其他材料表面的摩擦性能時，應將塑料薄膜（片）固定在滑塊上，其他材料的試樣固定在水平試驗臺上，其他步驟同上。
6．7試驗 打開機架控制板上的電源開關，按下“試驗”鍵，進入顯示界面。再按下“試驗”鍵，既可做試驗，試驗做到38秒自動停止，在試驗過程中試驗機自動顯示力值曲線并計算結果，按下“回位”鍵，回到原始位置。如要打印可按下“打印”鍵，如果試件進行第二次試驗，步驟同上。
6．6關機 試驗結束后，關閉電源。
七．維護與保養
為了使MXZ-1摩擦系數測試儀處于良好的工作狀態并有較長的使用壽命，必須定期對試驗機進行維護保養。
7．1每次試驗以前，將試件按標準要求作好后再安裝在工作臺上。
7．2更換試樣時，測力傳感器非常靈敏，不要碰壓，否則會造成損壞。
7．3試驗結束關閉電源后，應將試驗機擦凈，放好，以備下一次使用。
7．4試驗機長時間不用時，應定期在轉動部位注入適量潤滑油，以保證機件良好的工作狀態。
