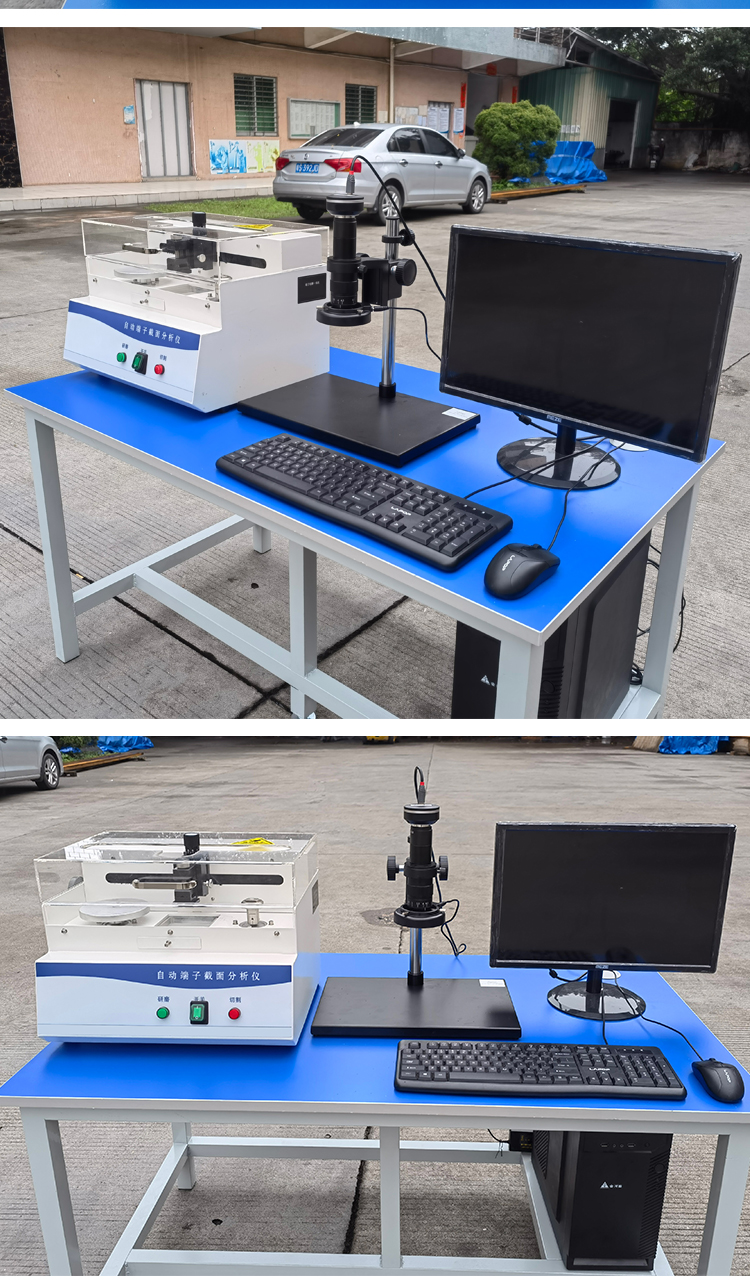

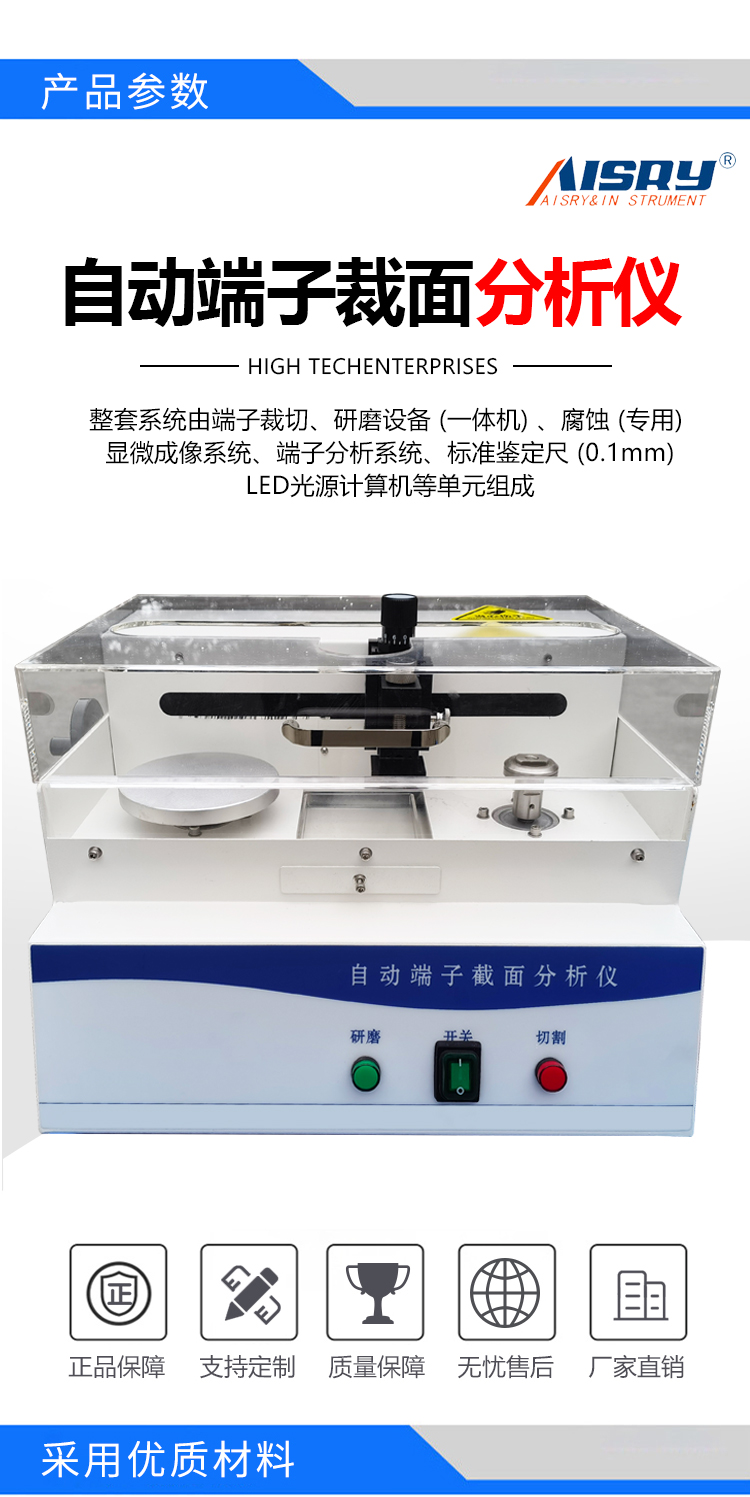

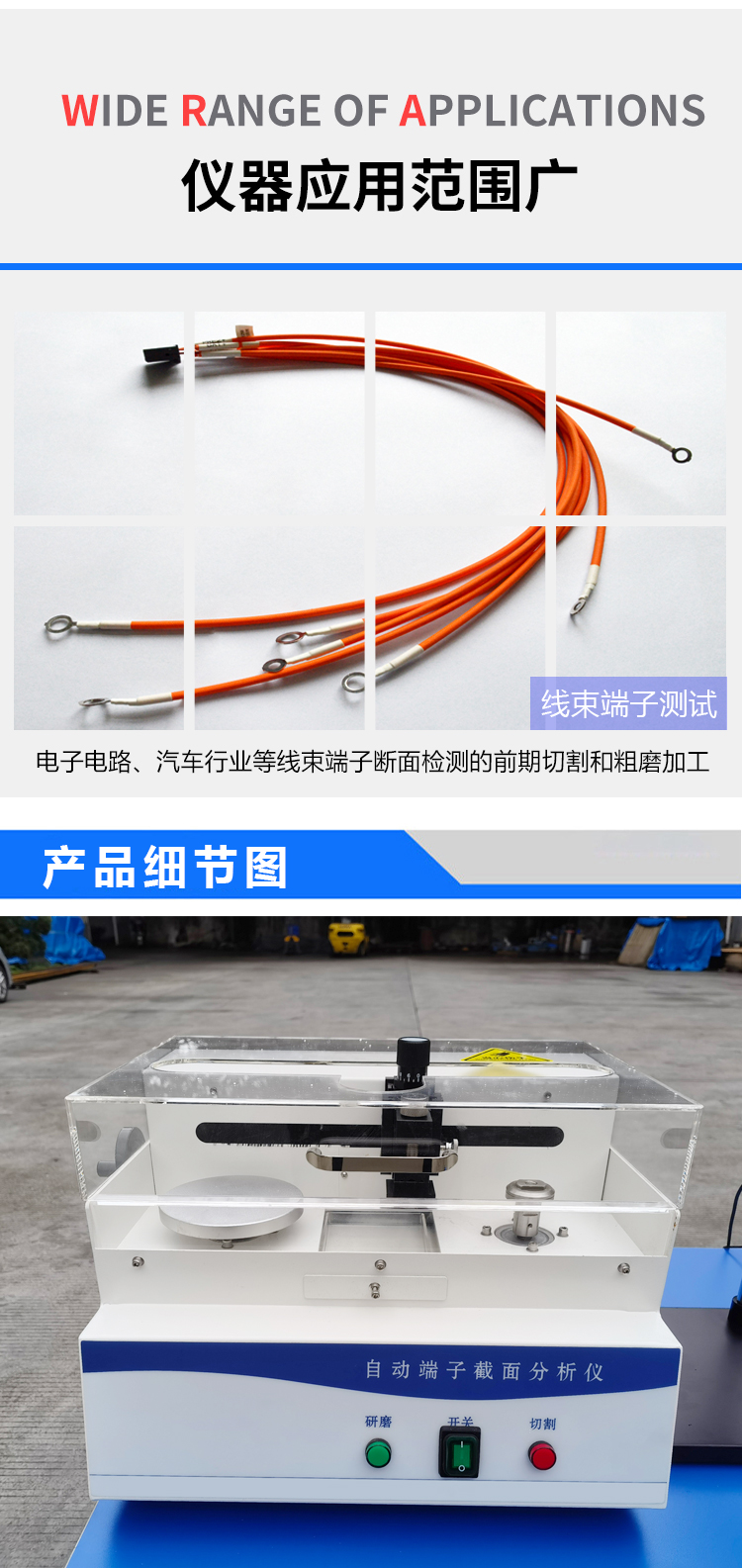

一體式端子截面分析儀是我公司針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，新技術，切割與研磨一次性完成，全保證了端子的平整度要求。全套檢測系統可在3分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，采用日本高清的圖像采集系統、準確的測量分析為您的生產保駕護航。

1.端子截面分析：進口無段式變焦光學系統
2.視頻總倍率：45X～512X
3.電線的適用范圍：0.01mm2~120mm2
4.電源：AC100V~AC240V
5.成像系統：日本SONY感光模組工業高清視頻系統500萬
6.切割片規格：Φ105X0.5mm/Φ150X0.5mm（德國進口、細膩耐用切割后端子表面細膩）
7.研磨砂紙：1200#
8.標準夾具：0.01—120mm2

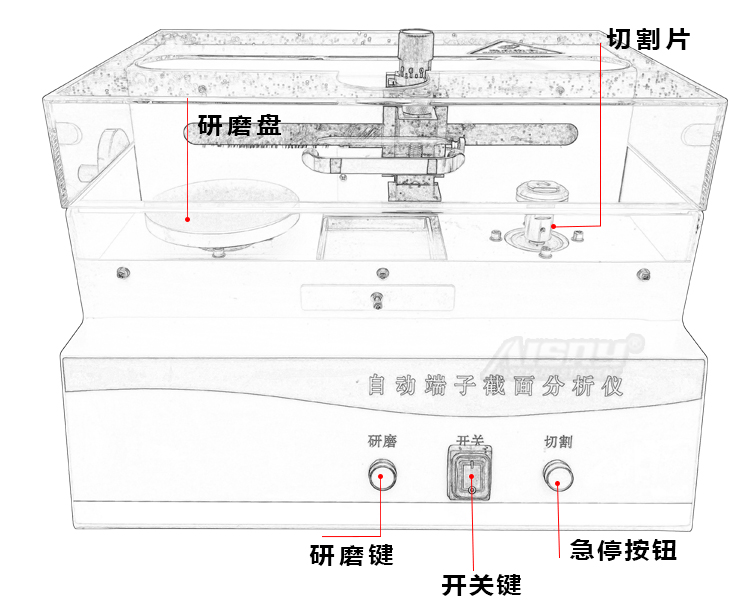

9.精密一體式半自動切割研磨設備
10.專用端子截面分析軟件含加密鎖及光盤
11.高精度基準尺:0.01/10mm
12.端子腐蝕：液體清洗（5S完成）
13.照明光源：全白可調LED照明裝置
14.外形尺寸：W500XD350XH350
