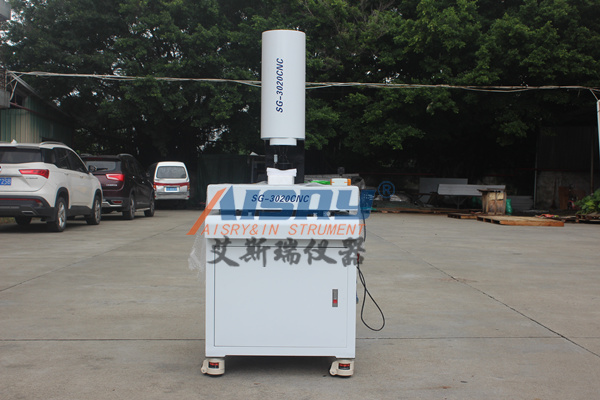

CNC系列是我公司推出的智能四軸自動光學影像測量儀。X/Y/Z軸采用全閉環伺服控制系統，保證機器的定位精度。配合自動變焦鏡頭，無需校正即可實現任意轉換倍率。配備五環八相燈，實現各種復雜曲面工件的精準測量。借助公司強大的自動化軟件，三維影像測量儀可實現對工件的大范圍快速檢測，數據可自動輸出至工作臺?？蛇x用英國RENISHAW高性能接觸式探頭或激光。
儀器的特殊點
高精度花崗巖00級底座和立柱保證了機器的穩定性和剛性。
◆外觀設計美觀堅固，功能設計更加人性化。
◆采用全閉環控制器系統。
◆進口伺服電機和進口精密絲桿傳動，確保噪音低，定位準確，儀器運行更穩定。
◆進口直線導軌，確保導軌運行精度。
◆3D Optical Pro軟件功能強大，界面友好，操作簡單，穩定性強。
◆可選用英國RENISHAW高性能接觸式探頭或激光。
技術參數
基礎柱材料
c高精度花崗巖00級測量行程300 x 200 x 200400 x 300 x 200500 x 400 x 200整機尺寸1160 x 900 x 17001400 x 17001400 x 1100 x 1700 x 300400
重量：500
電腦配置工控機(Windoe7系統)XYZ導軌高精度直線滑軌傳動方式絲杠傳動運行方式自動電機控制方式智能集成(鼠標、搖桿、軟件)控制軟件配置3D OPTIC OPR增強版機器負載(Kg)50CCD1 2高清彩色CCD(可選220萬像素CCD)鏡頭全自動10格定位變焦鏡頭放大倍數光學放大倍數:0.7X-4.5X圖像放大倍數:28X-145X，(1440*900顯示分辨率)五環Z=(3.L/200) μmXY重復性3.0 μmXY加速度140 mm/s2。
z加速度50 mm/s2
XY速度150 mm/s
Z速度100 mm/s
電機全閉環控制系統
使用環境
功率:110 ~ 220 V 10% 50/60 Hz
溫度:20±5℃
濕度:45%-75%
帶一年保修期
應用領域：廣泛應用于玻璃、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、接插件、端子、手機、家用電器、電腦、液晶電視、電路板、汽車、醫療器械、手表、儀器儀表。
