織物/雨衣透濕量儀的作用是提供一個高低溫恒定、高低溫交替的試驗環境；它由制冷系統、供熱系統、風道系統、控制系統和系統安全保護裝置組成。

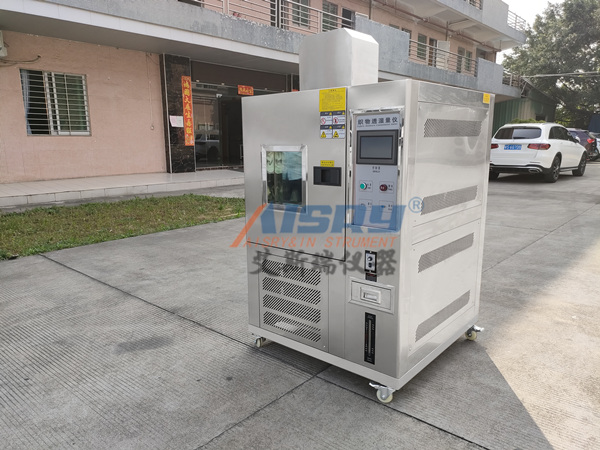

中天儀器-織物/雨衣透濕儀機器參考
關鍵技術指標
1.工作室尺寸:500×500×600毫米(深×寬×高)
2.外形尺寸:970×1050×1750毫米(深×寬×高)
3.溫度范圍:-0℃ ~+150℃(空載和恒定狀態下)
4.溫度波動:≤ 0.5℃(空載和恒定狀態下)
5.溫度均勻性:≤ 1℃(空載恒定狀態下)
6.降溫速率:從常溫到150℃，約45mi(20℃~100℃，空載，全非線性加熱)。
7.風速:1.7 ~ 2.5米/秒
以上指標均在環境溫度≤25℃、常壓、空載和空載條件下，距箱體內壁1/6空間內測量。
8.電源:220V±10% V；50赫茲
9.透濕面積:3000㎜2(ASTME96標準)6片。
10.加濕量:≥250mL/h
11.濕度范圍:20%-98%相對濕度(在+25℃ ~+85℃) 98%相對濕度(濕熱試驗中無熱源)。
12.濕度誤差≤+2 ~-3.0% RH(濕度> 75% RH)(恒定狀態下)≤ 5.0% RH(濕度≤75%RH)(恒定狀態下)
結構:試驗箱、制冷系統、空調系統、電氣控制柜、制冷機組一體化。制冷機組位于箱體底部，電氣控制部分位于試驗箱側面，便于操作。
工作室:分布式加熱器、制冷蒸發器、鼓風機電機、風葉、風道等設備。
測試孔:測試箱側面有一個電纜穿線孔，尺寸為ф50mm。
內箱材料:1mm厚SUS304鏡面不銹鋼板。
外箱材質:1mm厚優質拉絲不銹鋼板。易于清洗，使用壽命長。
保溫材料:保溫材料采用100mm厚的聚氨酯泡沫，保溫作用好，試驗箱外表面不結霜不結露。
內箱配置:工作室配有不銹鋼條形擱板，高度可調。
排水:箱體配有冷凝水排水管。
箱底:在底部設置排水孔，可以使箱內液體自由順暢地流出，即液體不能在箱底堆積。箱子下面有一個帶水刻度尺的水箱。水箱中裝有蒸餾水和純凈水。瓶裝水不應與自來水連接，否則會被自來水中的物質堵塞。
閘門:單門設計，硅橡膠密封條，耐高低溫，耐老化，密封性能好。為防止門框、門邊緣在低溫測試時結露或結霜，門框、門邊緣設有電動除霜裝置，門鎖、合頁等五金配件均為“坤龍”原裝配件。
門把手:采用扣拉式結構，單開門，左鉸鏈，右把手，杠桿驅動開門，方便，輕松，美觀。
觀察窗:在試驗室門上設置400×500 mm(寬×高)中空電阻膜加熱防霜觀察窗、防紫外線觀察窗蓋和加熱防霜裝置。安裝在試驗箱的門上。
檢查燈:觀察窗配有(AC12V)20W鹵素燈長壽命可控觀察光源。
移動裝置:可固定四個移動腳輪。
定位調平裝置:確保試驗箱能順利工作。
